卷揚式啟閉機應用範圍

　　根據用戶水利工程設計要求，該機械是一種水利工程專用機械，廣泛用於水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、汙水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管 道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。

　　六、福建卷揚式啟閉機操作規程

　　1．工程施工單位，要將啟閉機應安裝在平整堅實、視野良好的地基之上，機身和地錨必須牢固。要求啟閉機與導向滑輪中心線應垂直對正，啟閉機距離滑輪一般應不小於十五米。

　　2．在調裝作業前，應檢查鋼絲繩、離合器、製動器、保險棘輪，傳動滑輪等，確定無問題，方可操作。鋼絲繩在卷筒上必須排列整齊，作業中至少需保留三圈。在作業時，不準有人跨越啟閉機的鋼絲繩經防止出現意外。

　　3．在吊運重物需在空中停留時，除使用製動器外，並應用棘輪保險卡牢。操作時，嚴禁擅自離開崗位。

　　4．工作中要聽從指揮人員的信號，信號不明或可能引起事故時，應暫停操作，待弄清情況後方可繼續作業。作業中突然停電，應立即拉開閘刀，並將運送物件放下。

　　QPQ、QPK係列卷揚啟閉機結構及工作原理：

　　1、結構

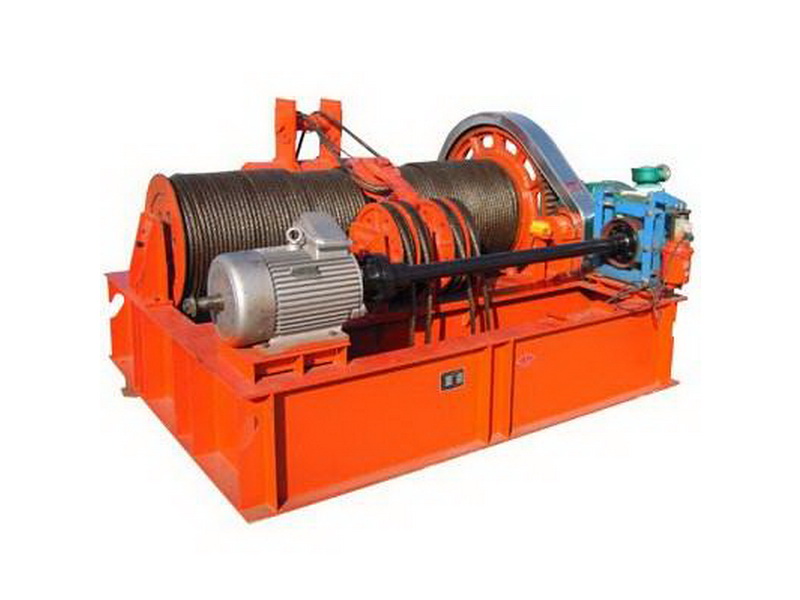

　　啟閉機主要由電動機、聯軸器、傳動軸、交流製動器、減速機、調速器（QPQ無）、開式齒輪、卷筒、高度指示器（根據用戶要求而定）、滑輪係部分、主令控製器、電器控製箱及機架組成。

　　2、工作原理：

　　啟閉機采用新型Y係列電動機。起吊的鋼絲繩穿過動滑輪定滑輪（25噸和2X25噸以下無）及平衡滑輪，；兩頭分別用壓板固定在卷筒左、右螺旋槽內的端部（或卷筒中間），當啟閉機工作時，電動機的動力通過聯軸器、減速機及齒輪帶動卷筒轉動，鋼絲繩在螺旋槽內收進或放出，使閘門得到啟閉。

　　主令控製器可控製閘門的上、下極限位置；交流製動器使閘門停在所需要的位置。

　　四、安裝使用及維修保養：

　　1.安裝使用：

　　安裝前，首先檢查預製水泥結構基礎的開孔尺寸、地腳孔尺寸是否與本機的基礎布置尺寸相符，否則，應予以改進。

　　安裝後，首先檢查各機件連接處的螺栓、螺母是否在運途中鬆動，否則應擰緊。再檢查減速機內大、小齒輪、卷筒、各軸、高腳軸承及各軸是否有充足的潤滑液，否則，應加潤滑油進行潤滑。之後檢查各電器線路是否在運途中斷線、連線，否則，應按電器原理控製圖接通，方可開機試用，開機後，是否有異常的噪音、發熱等現象，在確保無異常的情況下，方可負載運行。電動運行時，操作人員不得離崗，發現問題立即停機檢驗。

　　嚴禁超載使用。

　　2.維修保養：

　　A.製動器的維修與調整：

　　1.對製動器應經常進行定期檢查，特別對緊張工作的製動器更應天天檢查。

　　2.製動器檢查內容如下：

　　（1）軸銷連接處是否有卡住現象；

　　（2）製動器的全部構件運動是否正常；

　　（3）閘瓦是否充分地靠貼住製動輪上，摩擦表麵是否完好，不得有油汙及髒物；

　　（4）軸孔是否磨損變長；

　　（5）所有螺釘、螺母應擰緊；

　　（6）彈簧及拉板不應損壞和裂紋；

　　（7）製動輪的溫度不得超過200°C。

　　3.在使用電磁鐵前或長期停用後，都需要在軸銷處加潤滑脂，即使在平時也應該定期加潤滑油脂。

　　4.當閘瓦上石棉刹車帶磨損到鉚釘接近外露時，應及時更換，以免損壞製動輪，其步驟如下：

　　（1）用串在主彈簧上的鎖緊螺母，向前旋到調整杆頂端與電磁鐵分開（相當於電磁鐵吸合狀態）；

　　（2）取出閘瓦上軸；

　　（3）將閘瓦沿製動輪表麵轉動到輪的上部，即可取出；

　　（4）更新的閘瓦按以上相反順序進行。
